बेलनाकार पिन चुनने के लिए गाइड

बेलनाकार पिन में एक समान बेलनाकार आकार होता है, जिसके दोनों सिरे आमतौर पर छिद्रों में डालने की सुविधा के लिए चैम्फर्ड होते हैं। वे टाइट फिट के माध्यम से सुरक्षित बन्धन प्राप्त करते हैं। उनकी सरल संरचना, सुसंगत परिशुद्धता और उच्च स्थायित्व के लिए धन्यवाद, वे मोल्ड, मशीन टूल्स, ऑटोमोटिव घटकों, सटीक उपकरणों और हार्डवेयर मशीनरी सहित विभिन्न उपकरणों की असेंबली में व्यापक रूप से उपयोग किए जाते हैं।

मूलभूत प्रकार्य

बेलनाकार पिन असेंबली परिशुद्धता सुनिश्चित करते हुए दो या दो से अधिक भागों की सापेक्ष स्थिति को सुरक्षित करते हैं। उदाहरण के लिए, वे स्थिर और गतिशील डाई को साँचे, मशीन टूल फिक्स्चर और वर्कपीस, और हाउसिंग बॉडी और ढक्कन में रखते हैं, जिससे ऑपरेशन के दौरान स्थितिगत विचलन को रोका जा सकता है। इसके अतिरिक्त, बेलनाकार पिन घटकों को जोड़ने, मामूली भार और टॉर्क को साझा करने और उपकरण असेंबलियों की संरचनात्मक अखंडता को बढ़ाने में सहायता करते हैं।

सामान्य प्रकार

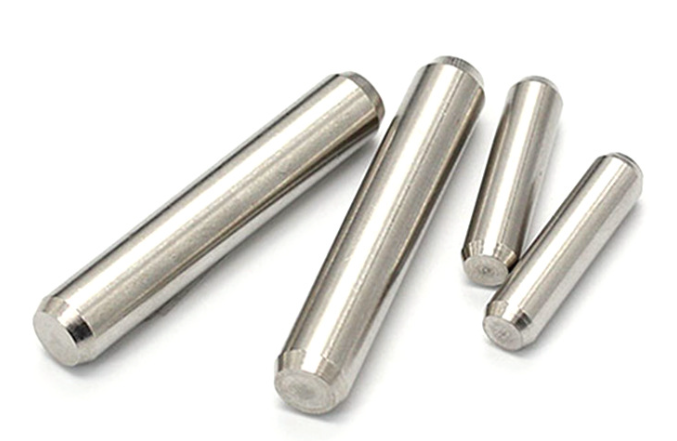

1. मानक ठोस बेलनाकार पिन

सबसे बहुमुखी प्रकार, आमतौर पर कार्बन स्टील या स्टेनलेस स्टील से बना होता है। उनमें उच्च कठोरता और सटीक स्थिति होती है, जो उन्हें सटीक असेंबली परिदृश्यों के लिए उपयुक्त बनाती है, जिन्हें बार-बार अलग किए बिना दीर्घकालिक निर्धारण की आवश्यकता होती है।

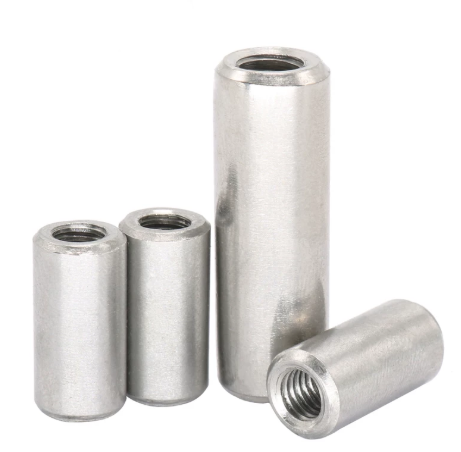

2. आंतरिक थ्रेडेड बेलनाकार पिन

एक सिरे पर आंतरिक धागे की विशेषता के साथ, ये विशेष रूप से ब्लाइंड होल के लिए डिज़ाइन किए गए हैं। धागा आसानी से हटाने की अनुमति देता है, पिन छेद को नुकसान पहुंचाए बिना सुविधाजनक स्थापना और डिस्सेप्लर की सुविधा प्रदान करता है, जो बाद के उपकरण रखरखाव और मरम्मत के लिए विशेष रूप से उपयोगी है।

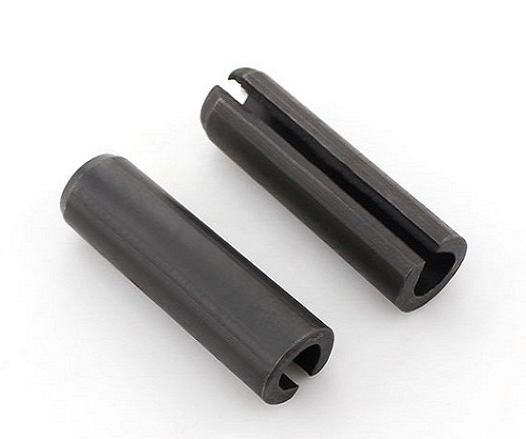

3. लोचदार बेलनाकार पिन

एक अनुदैर्ध्य भट्ठा और एक खोखली संरचना की विशेषता के साथ, ये पिन लोचदार होते हैं, छेद मशीनिंग में न्यूनतम सटीकता की आवश्यकता होती है, और उत्कृष्ट सदमे अवशोषण और कुशनिंग क्षमताएं प्रदान करते हैं। वे आमतौर पर महत्वपूर्ण कंपन के अधीन यांत्रिक घटकों में उपयोग किए जाते हैं।

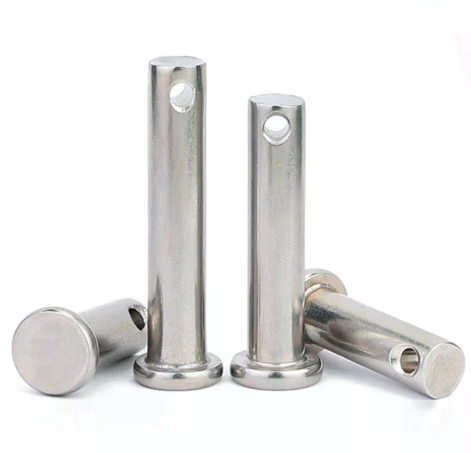

4. रेडियल छेद वाले बेलनाकार पिन

एक सिरे पर रेडियल थ्रू-होल की सुविधा है। असेंबली के बाद, पिन को उसकी जगह पर लॉक करने के लिए, उसे गिरने से बचाने के लिए एक स्प्लिट पिन डाला जा सकता है। ये मजबूत कंपन और एंटी-लूज़िंग आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त हैं, जैसे आउटडोर मशीनरी और ऑटोमोटिव चेसिस।

बेलनाकार पिन का चयन और उपयोग करते समय, बस वास्तविक परिचालन स्थितियों के आधार पर चयन करें। उच्च परिशुद्धता असेंबली के लिए, ठोस कार्बन स्टील बेलनाकार पिन पसंदीदा विकल्प हैं। नम या संक्षारक वातावरण में, जंग प्रतिरोधी स्टेनलेस स्टील की सिफारिश की जाती है। ऐसे अनुप्रयोगों के लिए जिन्हें बार-बार अलग करने की आवश्यकता होती है या जहां स्थान सीमित है, आंतरिक थ्रेडेड बेलनाकार पिन अधिक उपयुक्त होते हैं। महत्वपूर्ण कंपन के अधीन यांत्रिक संरचनाओं के लिए, लोचदार बेलनाकार पिन पसंदीदा विकल्प हैं।
