यू-बोल्ट के लिए सही विशिष्टताएँ कैसे चुनें

यू-बोल्ट पाइप फास्टनिंग, उपकरण ब्रेसिंग और स्टील संरचना स्थापना परियोजनाओं में सबसे व्यापक रूप से उपयोग किए जाने वाले फास्टनरों में से एक हैं। अपने सरल डिज़ाइन और उच्च अनुकूलन क्षमता के कारण, इनका उपयोग आमतौर पर प्लंबिंग, अग्नि सुरक्षा पाइपिंग, गैस पाइपलाइन और इलेक्ट्रोमैकेनिकल उपकरणों के माउंटिंग में किया जाता है। वास्तविक निर्माण और खरीद के दौरान, कई लोगों को अक्सर स्थापना में विफलता, अपर्याप्त क्लैंपिंग बल, जंग लगना, अपर्याप्त भार-वहन क्षमता और गलत विनिर्देश चयन के कारण समय के साथ ढीला होना या अलग होना जैसी समस्याओं का सामना करना पड़ता है। तो, आपको यू-बोल्ट के लिए विशिष्टताओं का चयन कैसे करना चाहिए?

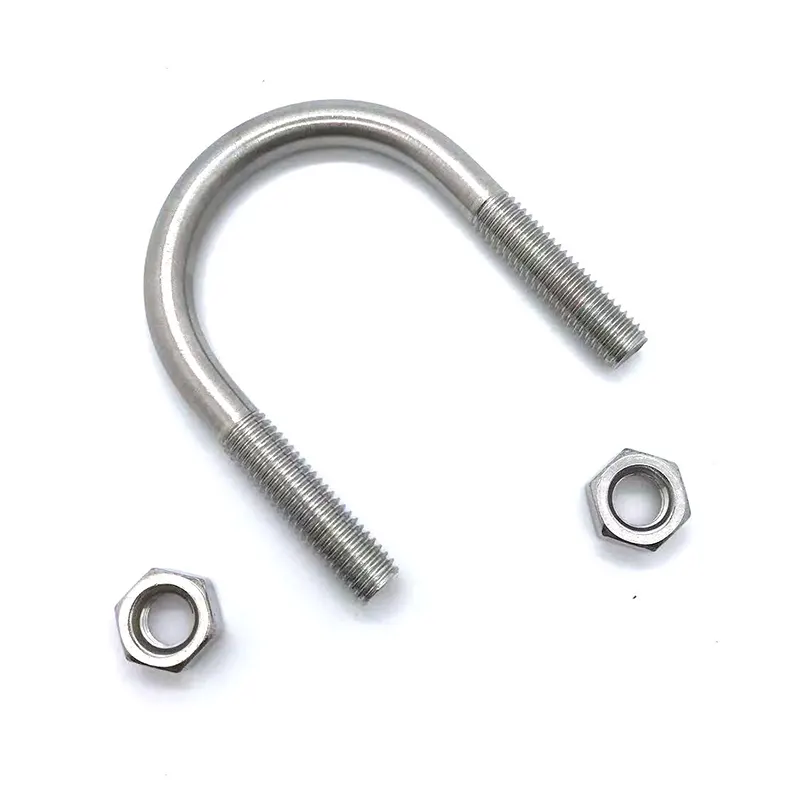

यू-बोल्ट के लिए मानक नोटेशन प्रारूप

सामान्य संकेतन:यू-बोल्ट पाइप व्यास × शैंक व्यास × कुल लंबाई

उदाहरण के लिए: U27 M8×100

27: 27 मिमी के बाहरी व्यास वाले स्टील पाइप के साथ संगत

एम8: थ्रेडेड शैंक व्यास 8 मिमी

100: यू-आकार के आधार की कुल आंतरिक लंबाई (अखरोट को छोड़कर)

सभी चयन पैरामीटर मुख्य रूप से पाइप के बाहरी व्यास, शैंक की ताकत और उपलब्ध स्थापना स्थान पर आधारित होते हैं-पाइप के आंतरिक व्यास पर नहीं। यह चयन का सबसे बुनियादी सिद्धांत है.

(I) संगत पाइप बाहरी व्यास

यू-बोल्ट की आंतरिक चौड़ाई पाइप के बाहरी व्यास से मेल खानी चाहिए। यह सफल चयन के लिए महत्वपूर्ण है और त्रुटि का सबसे आम स्रोत है; किसी भी परिस्थिति में चयन पाइप के आंतरिक व्यास के आधार पर नहीं होना चाहिए। मानक इंजीनियरिंग पाइप आकारों को समायोजित करने के लिए, उद्योग ने यू-बोल्ट विनिर्देशों की एक मानकीकृत प्रणाली स्थापित की है जो गैल्वेनाइज्ड, वेल्डेड और सीमलेस स्टील पाइपों के विशाल बहुमत के साथ संगत है। विशिष्ट पत्राचार नीचे दी गई तालिका में दिखाए गए हैं:

पीवीसी, पीई प्लास्टिक पाइप और स्टेनलेस स्टील गोल पाइप जैसे गैर-मानक पाइपों के लिए, पाइप व्यास मॉडल को संदर्भित करने की कोई आवश्यकता नहीं है; संबंधित यू-आकार के स्क्रू का चयन करने के लिए बस पाइप के वास्तविक बाहरी व्यास को मापें। साथ ही, इंसुलेटेड पाइपों के चयन मार्जिन पर विशेष ध्यान दिया जाना चाहिए: यदि पाइप को इन्सुलेशन परत और सुरक्षात्मक परत में लपेटा गया है, तो विनिर्देश का चयन करने से पहले दोनों तरफ इन्सुलेशन परत की संयुक्त मोटाई को पाइप के बाहरी व्यास में जोड़ा जाना चाहिए; अन्यथा, पाइप को सुरक्षित रूप से बांधने के लिए क्लैंप बहुत छोटे हो सकते हैं।

(II) पेंच धागे का आकार

यू-बोल्ट के लिए सामान्य धागे के आकार M6, M8, M10, M12 और M16 हैं। विभिन्न आकार अलग-अलग अधिकतम भार क्षमता और अनुप्रयोगों के अनुरूप होते हैं। अपर्याप्त भार वहन क्षमता के कारण होने वाले सुरक्षा खतरों से बचने के लिए सुरक्षित की जाने वाली वस्तु के वजन और भार की स्थिति के आधार पर उचित आकार का चयन किया जाना चाहिए।

(III) पेंच की कुल लंबाई

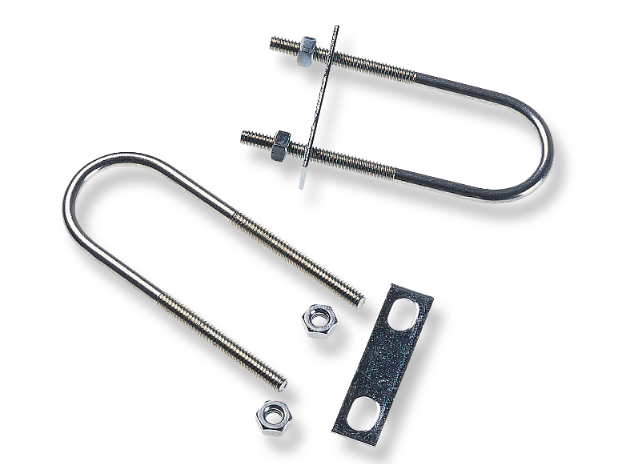

यू-बोल्ट की कुल लंबाई सीधे उस सपोर्ट प्लेट की मोटाई निर्धारित करती है जिसे वह समायोजित कर सकता है और आवश्यक इंस्टॉलेशन क्लीयरेंस। लंबाई के अनुचित चयन के परिणामस्वरूप नट को जोड़ने के लिए अपर्याप्त धागे, फास्टनर को सुरक्षित करने में विफलता, या स्क्रू का अत्यधिक उभार जैसी समस्याएं हो सकती हैं। उचित कुल लंबाई की गणना करने का सूत्र है: कुल लंबाई = पाइप का बाहरी व्यास + सपोर्ट प्लेट की मोटाई + दोनों तरफ इंस्टॉलेशन क्लीयरेंस। मानक निर्माण प्रथाओं में, सुरक्षित बन्धन सुनिश्चित करने के लिए वॉशर, स्प्रिंग वॉशर और नट्स को समायोजित करने के लिए प्रत्येक तरफ 20-30 मिमी असेंबली भत्ता आरक्षित किया जाता है।

ताकत ग्रेड के चयन के लिए विशिष्टताएँ

यू-बोल्ट की ताकत का ग्रेड कंपन की तीव्रता और परिचालन स्थितियों की भार-वहन आवश्यकताओं से उचित रूप से मेल खाना चाहिए। मानक प्लंबिंग और हीटिंग लाइनों के साथ-साथ लगातार कंपन के बिना स्थिर पाइप फास्टनिंग्स के लिए, पारंपरिक ग्रेड 4.8 गैल्वनाइज्ड यू-बोल्ट परिचालन आवश्यकताओं को पूरा करने के लिए पर्याप्त हैं; गतिशील लोड परिदृश्यों में - जैसे उपकरण समर्थन ब्रैकेट, कंपन पाइप, और उच्च-ऊंचाई वाले पाइप फास्टनिंग्स - बोल्ट ताकत और थकान प्रतिरोध के लिए उच्च आवश्यकताएं लागू होती हैं। लंबे समय तक कंपन के कारण थ्रेड स्ट्रिपिंग और फ्रैक्चर के जोखिम को प्रभावी ढंग से कम करने के लिए ग्रेड 8.8 उच्च शक्ति वाले बोल्ट का उपयोग किया जाना चाहिए; स्टेनलेस स्टील यू-बोल्ट उद्योग मानक ग्रेड का पालन करते हैं: 304 ग्रेड ए2-70 से मेल खाता है, और 316 ग्रेड ए4-70 से मेल खाता है, जो उन्हें विभिन्न संक्षारण प्रतिरोधी, उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त बनाता है।

सारांश

1. पाइप के वास्तविक बाहरी व्यास को मापें; यदि इन्सुलेशन है, तो संबंधित यू-बोल्ट आंतरिक व्यास का चयन करने के लिए इन्सुलेशन मोटाई जोड़ें;

2. पाइपलाइन के अनुप्रयोग और भार क्षमता के आधार पर धागे का आकार निर्धारित करें: हल्के भार के लिए M8, मानक भार के लिए M10 और भारी भार के लिए M12 या बड़ा चुनें;

3. निश्चित समर्थन के लिए स्टील प्लेट की मोटाई को मापें और, मानक असेंबली भत्ते को ध्यान में रखते हुए, मिलान स्टड की कुल लंबाई की गणना करें;

4. ऑपरेटिंग वातावरण के आधार पर सामग्री और सतह के उपचार का निर्धारण करें, इनडोर, आउटडोर, संक्षारक और उच्च तापमान स्थितियों के बीच अंतर करें;

5. विभिन्न सामग्रियों के बीच संपर्क के कारण होने वाले इलेक्ट्रोकेमिकल क्षरण से बचने और सेवा जीवन को बढ़ाने के लिए एक ही सामग्री से बने फ्लैट वॉशर, स्प्रिंग वॉशर और नट्स का चयन करें।
